系列概述 Outline

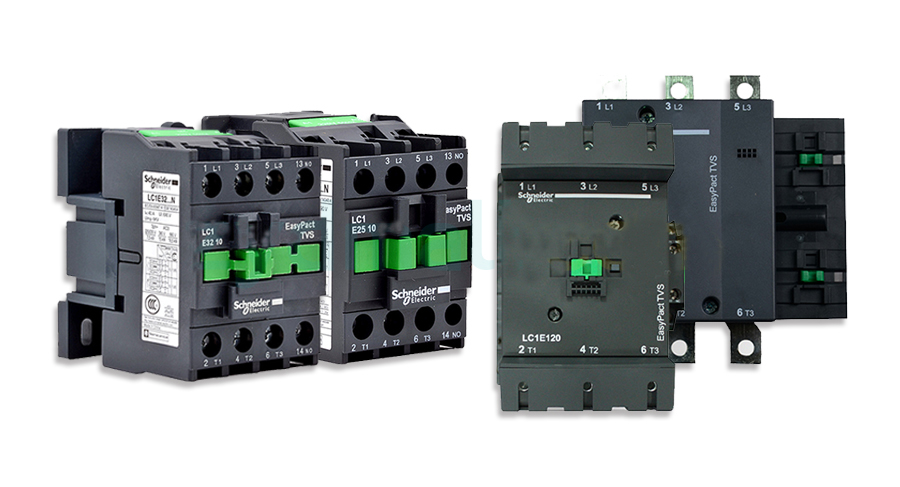

LC1-E系列交流接触器主要用于交流50Hz(或60Hz)，额定绝缘电压为690V，在AC-3使用类别下额定电压为380V时额定工作电流95A的电路中、供远已离接通和分断电路。，并可与适当的热过载继电器组成电磁起动器以保护可能发生过负荷的电路。

结构特点及工作原理

接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成：

● 电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。

● 触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。

● 灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电孤对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹孤回路。

● 其它部分：有绝缘外壳、弹簧、短路环、传动机构等。

LC1-E系列交流接触器工作原理：

当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。当电磁线圈通过控制回路接通控制电压(一般为额定电时，电磁力克服弹簧的反作用力将衔铁吸向静铁心、带动主触点闭合，接通电路，辅助接点随之动作。
