系列概述 Outline

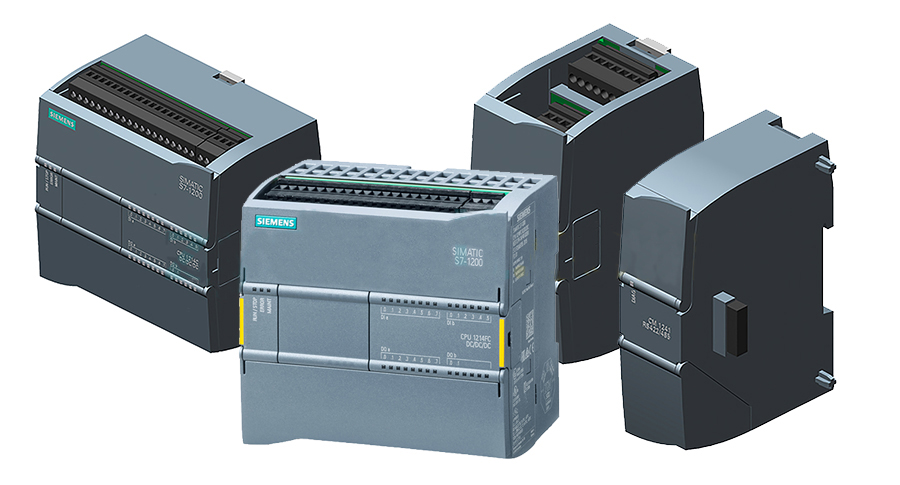

S7-1200控制器使用灵活、功能强大，可用于控制各种各样的设备以满足您的自动化需求。S7-1200没计紧凑、组态灵活且具有功能强大的指令集，这些特点的组合使它成为控制各种应用的完美解决方案

CPU将微处理器、集成电源、输入和輸出电路、内置PROFINET、高速运动控制I/O以及板载模拟量输入组合到一个设计紧凑的外売中来形成功能强大的控制器。在您下载用户程序后，CPU 包含监控应用中的设备所需的逻辑。CPU根据用户程序逻辑监视输入并更改输出，用户程序可以包含布尔逻辑、计数、定时、复杂数学运算以及与其它智能设备的通信。

CPU提供一个PROFINET端口用于通过PROFINET网络通信。还可使用附加模块通过 PROFIBUS、GPRS、RS485或RS232网络进行通信。

安全功能

● 每个CPU都提供密码保护功能，用户可以通过该功能组态对CPU功能的访问权限。

● 可以使用“专有技术保护”隐藏特定块中的代码。

● 可以使用复制保护将程序绑定到特定存储卡或CPU。

通信模块

● SIMATIC S7-1200 CPU最多可以添加三个通信模块，支持 PROFIBUS主从站通信。RS485和RS232通信模块为点到点的串行通信提供连接。对该通信的组态和编程采用了扩展指令或库功能、USS驱动协议、Modbus RTU主站和从站协议，它们都包含在 SIMATIC STEP 7Basic工程组态系统中。

简单远程控制应用

● 新的通信处理器CP1242-7可以通过简单HUB（集线器）或移动电话网络或Internet（互联网）同时监视和控制分布式的S7-1200单元。

集成PROFINET接口

● 集成的 PROFINET接口用于编程、HMI通信和PLC间的選信。此外它还通过开放的以太网协议支持与第三方设备的通信。该接口带一个具有自动交叉网线（auto- cross-over）功能的RJ45连接器 提供10/100Mbit/s的数据传输速率，支持以下协议:TCP/ IP native、ISO-on-TCP和S7通信。

集成工艺

● 高速输入: SIMATIC S7-1200控制器带有多达6个高速计数器。其中3个输入为100kHz，3个输入为30kHz，用于计数和测量。

● 高速输出: SIMATIC S7-1200控制器集成了四个100kHz的高速脉冲输出，用于步进电机或伺服驱动器的速度和位置控制。（使用 PLCopen运动控制指令）这四个输出都可以输出脉宽调制信号来控制电机速度、阀位置或加热元件的占空比。

储存器

● 为用户指令和数据提供高达100KB的共用工作内存。同时玉提供了高达4MB的集成装载内存和10KB的掉电保持内存。

可扩展的灵活设计

● 信号板：一块信号板可以连接至所有的CPU，由此您可以通过向控制器添加数字量或模拟量输入/输出通道来量身订制CPU，而不必改变其体积。 SIMATIC S7-1200控制器的模块化设计允许您按照实际的应用需求准确地设计控制器系统。

● 信号模块：多达8个信号模块可连接到扩展能力最高的CPU ，以支持更多的数字量和模拟量输入/输出信号连接。
